Etapa (mesa, posicionador, plataforma) rotatoria motorizadas precisión

Home FOTÓNICAComponentes y OptomecánicaPosicionamiento motorizado Plataformas/Etapas rotatorias motorizadas

Etapas (mesas, plataformas, posicionadores, pletinas, platinas) rotatorias motorizadas (rotadores motorizados) del experto canadiense Zaber para posicionamiento de alta precisión micrométrico y nanométrico.

Características principales:
- con driver y controlador integrado en la etapa, con controlador externo, o sin controlador
- con o sin encóder (rotatorio de motor o lineal de medida directa)
- comunicación RS/USB, I/Os; protocolo ASCII/binario
- con software de control (GUI) y paquetes de programación (Labview, Matlab, Python, C*, Java, Arduino...) gratuitos
- alimentación y control de varios dispositivos en serie (daisy-chain)
- tiempos de entrega de 2 semanas en todos los productos estándar
- personalizaciones y sistemas ad-hoc
- versiones para vacío

A continuación tiene un cuadro resumen de las distintas familias de etapas rotatorias motorizadas de precisión. Le sugerimos seleccionar la familas(s) de su interés aquí e ir a la página web de Zaber para obtener toda la información técnica, precios, accesorios, CAD, etc,...

ETAPAS ROTATORIAS con CONTROLADOR integrado

	Accuracy	Repeatability	Max. speed	Max. center. load	Stage top diam.	Weight
	⁰ (unidir)	⁰	⁰/s	Kg	mm	Kg
X-RST: high torque, high load	0,16	< 0.005	24	50	120	2.4
X-RSB: high speed	0.2	< 0.01 / < 0.02	3000	20 / 50	60 / 120	0.82 / 2.04

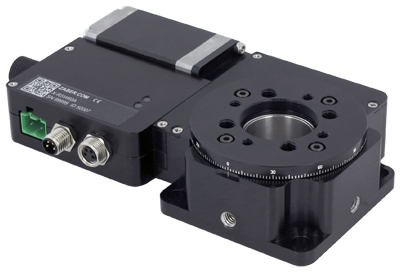

X-RSW: medium precision, medium load	0.08	< 0.02	115 / 450	20	60	0.66
X-RSM: light load, medium resolution	0.14	< 0.02	120	5	40	0.278

ETAPAS ROTATORIAS con CONTROLADOR y ENCÓDER rotatorio (de motor) integrados

	Accuracy	Repeatability	Max. speed	Max. center. load	Stage top diam.	Weight
	⁰ (unidir)	⁰	⁰/s	Kg	mm	Kg
X-RST-E: high torque, medium precision	0.16	< 0.005	24	50	120	2.41
X-RSB-E: high speed	0.2	< 0.01 / < 0.02	3000	20 / 50	60 / 120	0.88 / 2.14
X-RSW-E: medium precision, medium load	0.08	< 0.02	115 / 450	20	60	0.67
X-RSM-E: light load, medium resolution	0.14	< 0.02	120	5	40	0.278

ETAPAS ROTATORIAS con CONTROLADOR y ENCÓDER de medida directa integrados

	Accuracy	Repeatability	Max. speed	Max. center. load	Stage top diam.	Weight
	⁰ (unidir)	⁰	⁰/s	Kg	mm	Kg
X-RST-DE: high torque, high precision	0.01	< 0.005	24	50	120	2.46

Muchas de las etapas anteriores están disponibles sin controlador integrado a continuación. Para todas ellas necesitará un controlador externo para motores paso a paso.

ETAPAS ROTATORIAS

	Accuracy	Repeatability	Max. speed	Max. center. load	Stage top diam.	Weight
	⁰ (unidir)	⁰	⁰/s	Kg	mm	Kg
X-RST-E: high torque, medium precision	0.16	< 0.005	24	50	120	2.41
X-RSB-E: high speed	0.2	< 0.01 / < 0.02	3000	20 / 50	60 / 120	0.88 / 2.14
X-RSW-E: medium precision, medium load	0.08	< 0.02	115 / 450	20	60	0.67
X-RSM-E: light load, medium resolution	0.14	< 0.02	120	5	40	0.278

ETAPAS ROTATORIAS con ENCÓDER rotatorio (de motor) integrado

	Accuracy	Repeatability	Max. speed	Max. center. load	Stage top diam.	Weight
	⁰ (unidir)	⁰	⁰/s	Kg	mm	Kg
RST-E: high torque, medium precision	0.16	< 0.005	24	50	120	2.41
RSB-E: high speed	0.2 / 0.19	< 0.01 / < 0.02	3000 / 1800	20 / 50	60 / 120	0.84 / 2.1
RSW-E: medium torque, medium load	0.08	< 0.02	115 / 450	20	60	0.64
RSM-E: light load, medium resolution	0.14	< 0.02	120	5	40	0.278

ETAPAS ROTATORIAS con ENCÓDER de medida directa integrado

	Accuracy	Repeatability	Max. speed	Max. center. load	Stage top diam.	Weight
	⁰ (unidir)	⁰	⁰/s	Kg	mm	Kg
RST-DE: high torque, high precision	0.01	< 0.005	24	50	120	2.46

También ofrecemos sistemas GIMBAL personalizados, como el que puede ver en este vídeo:

Todos los detalles técnicos, gráficos, modelos 3D, precios, etc. en www.zaber.com
